一、简介

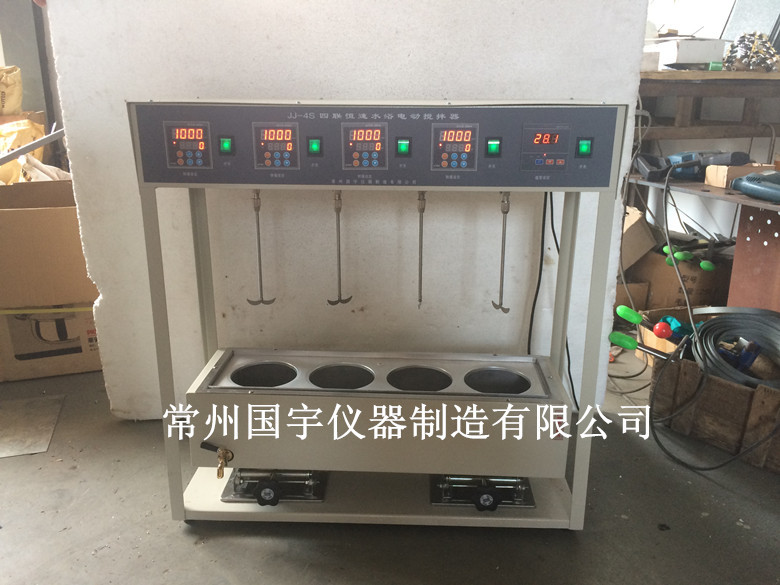

JJ-4S型恒速四联水浴电动搅拌器，广泛用于大中院校、环保、科研、卫生、石油、冶金、化工、医疗等单位实验室的液体搅拌，并带有水浴加热功能，特别适用于污水处理厂的应用，是化验人员常用而***的工具。

二、特点

JJ-4S型恒速四联水浴电动搅拌器采用电子定时，数显测速并具有恒速装置，使转速稳定可靠。电机选用永磁式直流电机，具有增力功能，转速稳、无极调速，噪声小，每组可设定相同的速度同步运行，也可独立工作，搅拌棒采用不锈钢制成，增强了抗腐蚀能力，水浴锅内胆采用***不锈钢制成，温控采用微电脑PID控制，该机**的特点是在化验人员需要仪器速度慢，而化验溶液粘度较强采样时，效果也很好。

三、技术参数

1、电源：单相交流50HZ、220V

2、电机功率：4×60W（设定相同的速度为同步，设定不同的速度为异步）

加热功率：1000W

3、转速：起动200----- 3000 转/分，控速精度：±1转/分

4、电子定时：0----9999分钟

5、控温范围：室温+5℃~99.9℃，控温精度：±0.5℃，分辨率：0.1℃

四、使用方法

①速度的设定：

使用JJ-4S型恒速四联水浴电动搅拌器时，首先，把水浴锅降低**位置，向锅内注入自来水漫过隔水板，再把搅拌棒旋紧在旋转、夹头上，溶液瓶放在水浴锅内，根据要求调整好高度，再接通电源，1、闭合电源开关，这时上排显示为原始转速值。（上次运行速度）下派显示为原始定时值

1、按︽ ︾（速度快慢）键设定所需要的转速。

2、按H（小时）键设定小时档，按M（分钟）键设定分钟档。（设定0时0分表示不定时常开连续运行状态）

3、设定完所有的数据后，按RUN（启动）键启动，按STOP（停止）可以随时停止运行。（此时定时也结束）

4、绿为运行灯，红为停止灯。相应指示灯亮表示控制器为相应状态。

②温度的设定：

设定温度：按SET键可设定或查看温度设定点，按一下SET键数码管字符开始闪动，表示仪表进入设定状态，按 ↑ 键设定值增加，按 ↓键设定值减少，长按 ↑ 键或 ↓ 键数据会快速变动，再一次按SET键仪表回到正常工作状态温度设定完毕。﹙2﹚智能控制参数设定：按SET键3秒仪表进入内层参数设定状态。E：这个参数在P=0时是加热停止的提前量，当P不等于0时仪表为智能PID工作方式，P不等于0时E参数无意义。若设定值是50℃，提前量为0.5，仪表控制加热到49.5℃时继电器释放，温度下跌到50℃-0.5℃=49.5℃时继电器又吸合，提前量越大继电器动作次数越少，提前量过大会降低控制精度。调好提前量参数后按SET键3秒钟仪表回到正常工作状态 P：为比例带，即比例控制值，仪表以设定值为中心P值分布在设定点两边，在P值范围内仪表以PID方式工作。T：为加热输出循环周期，即继电器工作循环周期，T值小好控制，但T值太小继电器会因频繁工作而减少寿命。一般T值取20-60秒。为简化操作，仪表的积分时间（I）和微分时间（D）设计为隐藏参数，其默认值：I=180，D=45不工作应切断电源，为确保***，使用是请接上地线，仪器保持清洁干燥，严禁溶液进入机内，以免损坏机件，防止剧烈震动。

五、注意事项

1、使用时，如发现搅拌棒不同心，搅拌不稳的现象，请重新调整旋紧夹头，使搅拌同心，如使用三角烧瓶搅拌，将搅拌棒对准中心，然后再开机搅拌。

2、使用时突然电源不通，检查一下电源线电源插头是否有脱落现象，或保险丝是否烧断，如无以上状况，请通知本厂修理。

3、锅内加水不宜过多，以免沸腾时水量溢出锅外，但**水位不能使加热管露出水面，以免烧坏加热管。

4、本仪器在工作过程中，需有专人看管，以免发生意外。

5、用后清洁干净仪器，切断电源.

本厂产品自出厂之日起，包修一年。（人为损坏及使用不当，本厂酌情收工本费）终身维修，请放心使用。
